Het tafelsysteem

In combinatie met C-TRAK modules zocht de MSCD een modulair systeem om een spoortafel mee te bouwen voor het gebruik op beurzen en tentoonstellingen. Het systeem moest voldoen aan de volgende eisen:
– stabiel,
– gemakkelijk op te bouwen en af te breken,
– te vervoeren in 1 personenauto,
– licht.

Er is een tafelsysteem te ontwerpen dat gebruik maakt van zogenaamd reboard. Dat materiaal bestaat uit twee lagen karton met daartussen een honingraatstructuur. In dit geval is het plaatmateriaal van 16 mm dikte. Er werd eerst een model getekend en gesneden op schaal 1:10.

Een tafelblad kan twee C-TRAK modulebakken dragen en is dus ongeveer 1 x 0,5 meter. Door drie tafelbladen op elkaar te combineren ontstaat een systeem dat zich als een soort Lego® stenen aan elkaar laat zetten. Bovendien onstaat een enorme draagkracht (meer dan 100 kg). Op basis daarvan is een mockup gemaakt voor de jeugdbaan.

De platen werden door een gespecialiseerd bedrijf gemaakt (zie Links) en bestaan uit hele en halve bladen en twee poten.

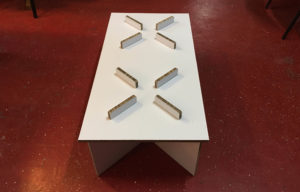

Nadat de tafels waren afgeleverd zijn deze in elkaar gezet. Het opbouwen neemt minder dan 10 minuten in beslag.



Tot slot konden de modules worden geplaatst en in elkaar gestoken. Hierdoor is een zeer stabiele jeugdbaan ontstaan die zicht gemakkelijk laat uitbreiden. Als hoogte is gekozen voor 35 cm, zodat kinderen er gemakkelijk bij kunnen.
